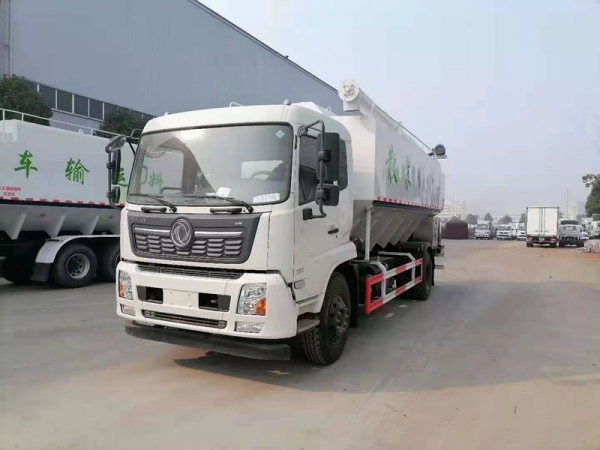

东风天锦20-24方散装饲料运输车

一、本车公告参数
产品商标		公告批次	306
产品名称	CLW5181ZSLD5型散装饲料运输车	产品号	ZN5YM5SZ02V
总质量(Kg)	18000	罐体容积(m3)	17.93
额定载质量(Kg)	8535,8600	外形尺寸(mm)	9000×2460×3800
整备质量(Kg)	9000	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3,2	载质量利用系数
接近角/离去角(°)	20/12	前悬/后悬(mm)	1430/2570,1430/2870
轴数	2	轴距(mm)	3650,3800,4200,4500,4700,5000,3950,5600
轴荷(Kg)	6500/11500	最高车速(Km/h)	98
其它	罐体外形尺寸(mm):6100×2450×2190;罐体有效容积:17.93立方米,轴距与后悬的关系为(mm):5000/2570,4700/2870;选装后部液压结构,随底盘选装驾驶室,防护装置材料材质为Q235A,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):150×50,后下部防护离地高度(mm):450;仅采用发动机ISD270 50,ISD210 50,ISD180 50,EQH180-53,ISB180 50 ,ISB210 50对应油耗值(L/100km)分别为:29.0,29.0,29.0,29.2,29.1,29.1;该车安装带有卫星定位功能的行驶记录仪,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公。
【底盘技术参数】
底盘型号	DFH1180BX1V	底盘名称	载货汽车底盘（二类）
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	6940,7090,7490,7790,8290,8790,7240,9790×2370,2390,2460×2760,2800,2840,2690	轮胎数	6
接近角/离去角(°)	20/18,20/13	轮胎规格	10.00R20   18PR,275/80R22.5 18PR
钢板弹簧片数	7/9+6,8/10+8	前轮距(mm)	1880,1900
燃料种类	柴油	后轮距(mm)	1800,1860,1820
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISB180 50	东风康明斯发动机有限公司	5900	132

整车配置

1．采用东风天锦4*2底盘，整车尺寸：9000×2460×3800，康明斯180马力发动机，8变速箱,1000钢丝胎。

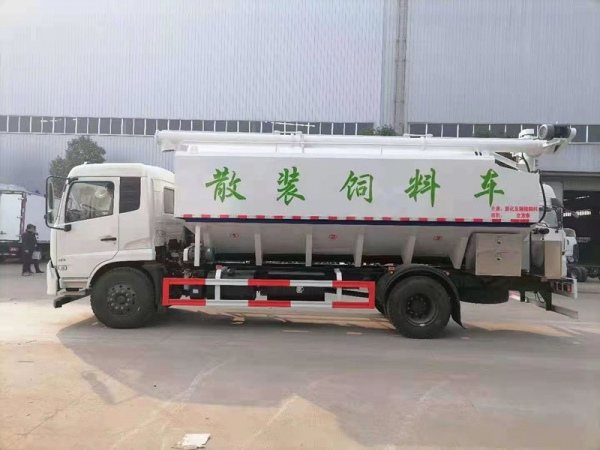

2．罐体实际容积20-24立方，采用横向一次成型，采用3.0MM优质高强度锰钢板焊接而成，焊点均匀，打磨平整；底部采用国标U形钢一体式结构，罐体侧面使用加强筋斜撑加固；分3个独立装卸料仓，可以同时装卸多种不同的饲料；

3．卸料驱动方式：

3.1外接电源：外接380V交流电，配3个5.5级电机，全套施耐德控制系统，欠压、欠相、防反转等电控、连锁保护，配备绞龙报警器、后工作灯；外接电源卸料成本低、环保、车辆消耗小；卸料速度1立方\分钟；

3.2外接电源+30千瓦发电机：外接380V交流电，加装30千瓦车带发电机，配3个5.5级电机，全套施耐德控制系统，欠压、欠相、防反转等电控、连锁保护，配备绞龙报警器、后工作灯；该方案在有外接电源情况下用外接点，卸料成本低、环保、车辆消耗小；无外接点情况下车辆怠速发电卸料；卸料速度1立方\分钟；

3.3液压驱动：底盘怠速带动液压马达卸料，采用进口液压件（液压泵、液压马达、多路阀），有效保证不会出现油温过高而造成的卸料速度变慢或者堵料，使用年限长；液压驱动卸料速度快，但是成本相对偏高、费底盘；卸料速度2立方\分钟；

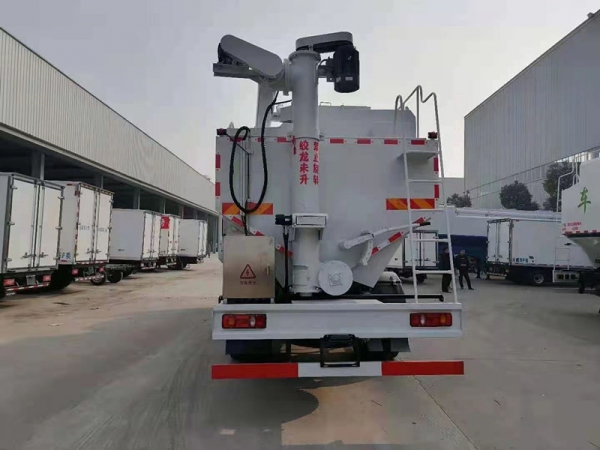

4.绞龙工艺：绞龙叶片采用锰钢材料，韧性强；叶片与绞龙壁之间间隙≤4mm，有效防止碎料；

5．喷涂：第一步喷砂技术处理，第二步硫化酸洗除锈，第三步环氧防腐底漆防锈处理，并少量抹灰处理焊痕，第四步上面漆光漆完成；按客户要求涂装颜色，可选喷公司Logo和公司名称
